功能

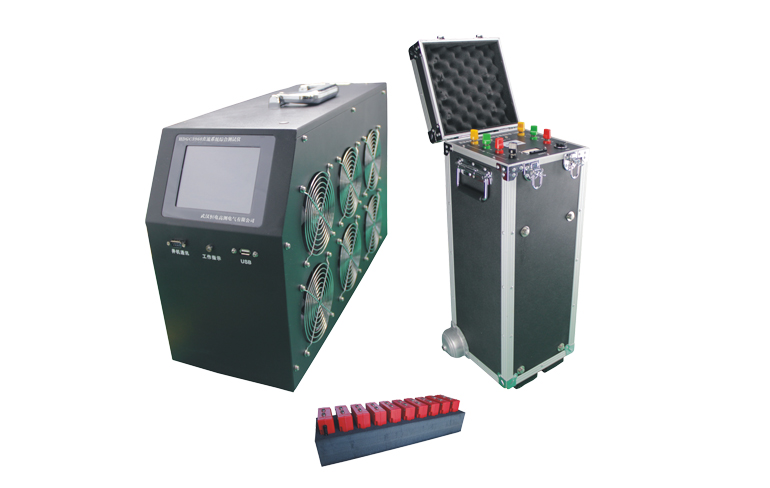

? ? ? ?該裝置的檢測方法嚴格按DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定執行，實現對直流電源的充電機的各項技術指標進行檢測。主要功能有：
綜合測試
? ? ? ?綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。
?
穩壓精度測量
? ? ? ?穩壓精度測量顯示測量直流電流、測量直流電壓和測量交流電壓，并計算出穩壓精度。
? ? ? ?按照DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定，充電浮充電裝置在浮充電(穩壓)狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電流在其額定值的0－100％范圍內變化，輸出電壓在其浮充電壓調節范圍的任一數值上保持穩定，其穩壓精度應符合表一內規定
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 充電浮充電裝置類別
項目名稱 |
磁放大型 | 相控型 | 高頻開關電源型 | |
| I | II | |||
| 穩壓精度 % | ≤±5% | ≤±0.5% | ≤±1% | ≤±0.5% |
| 穩流精度% | ≤±2% | ≤±1% | ≤±2% | ≤±1% |
| 紋波系精度% | ≤1% | ≤1% | ≤±1% | ≤0.5% |
| 注：I、II表示浮充電裝置的精度分類 | ||||
注：δu――穩壓精度
??? Um――輸出電壓波動極限值?????????????
??? U z――輸出電壓整定值
?
穩流精度測量
? ? ? ?穩流精度測量顯示測量直流電流、測量直流電壓和測量交流電壓，并計算出穩流精度。
? ? ? ?按照DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定，充電浮充電在浮充電（穩流）狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電壓在充電電壓調節范圍內變化，輸出電流在其額定值的20－100％范圍內變化任一數值上保持穩定，其穩流精度符合表一內規定。
注：δI――穩流精度
Im――輸出電流波動極限值
Iz――輸出電流整定值
紋波精度測量
? ? ? ?紋波系數測量顯示測量直流電流、測量直流電壓、測量交流電壓，測量紋波電壓，并計算出穩壓紋波系數和穩流紋波系數。
? ? ? ?按照DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定，充電浮充電裝置在浮充電(穩壓)狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電流在其額定值的0－100％范圍內變化，輸出電壓在其浮充電電壓調節范圍的任一數值上，測得負載電阻兩端的紋波系數均應符合表一內規定。
注：δw――紋波系數
? ??Uf――直流電壓中的脈沖峰值
??? Ug――直流電壓中的脈沖谷
??? UP――直流電壓平均值
電池放電
? ? ? ?電池放電測試顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量。
?
數據分析
? ? ? ?包括的綜合分析、穩壓精度分析、穩流精度分析、紋波系數分析、效率分析、電網諧波分析和電池放電分析可重新顯示原測量界面的內容。
?
數據上傳
?
? ? ? ?此功能允許用戶將保存的測量數據上傳到計算機以進行各種分析。
?
系統升級
? ? ? ?此功能允許用戶使用微機更新儀表軟件。
